Pístnice hydraulického válce buldozeru: 40Cr kalení a temperování tepelné zpracování, tvrdé chromování, zrcadlově leštěné. Přijměte materiály specifikované zákazníkem

Buldozerový hydraulický válec řízení: 25Mn temperované tepelné zpracování se používá k odolnosti proti deformaci. 25Mn t je odolnější proti opotřebení než ocel C45/C20.

Sada těsnění hydraulického válce buldozeru: NOK, SKF, ekvivalentní značky mohou přijímat značky specifikované zákazníkem

Pouzdro hydraulického válce řízení dozeru: kalená ocel nebo měď

Blok hydraulického válce řízení buldozeru: Materiál je vyroben z legované oceli 27SiMn, která má vysokou pevnost, malý vzhled a nízkou hmotnost. Je broušeno a válcováno do velmi vysoké povrchové úpravy, aby se minimalizovalo vnitřní tření a prodloužila životnost těsnění.

Výhody produktu strojního zařízení s hydraulickým válcem

• Kompaktní konstrukční provedení a použití vysoce pevných materiálů zajišťuje maximální lehkost válce

• Navrženo tak, aby vydrželo široký teplotní rozsah (-40℃～+100℃), a může poskytovat přizpůsobené služby pro válce s vyšší nebo nižší teplotou

• Vyspělý těsnící systém zajišťuje, že válec nevibruje nebo neleze při nízkých rychlostech

• Systematická teoretická analýza a výpočty metodou konečných prvků zajišťují, že válec má extrémně dlouhou životnost při velkém zatížení.

• Vodicí pouzdro využívá speciální antikorozní technologii, která zajišťuje, že se olejový válec může naklánět po dlouhou dobu bez problému s rezivěním vodícího pouzdra.

• Poskytujte různá řešení povrchové antikorozní úpravy: galvanické pokovování, keramický nástřik, laserové opláštění atd.

• Hydraulické zámky, zátěžové ventily, sekvenční ventily, pojistné ventily, tlakoměrné spojky atd. mohou být navrženy a integrovány podle potřeby

• Může být navržen do dvoustupňového nebo vícestupňového válce podle potřeb zákazníka a může nezávisle ovládat dva olejové okruhy bez pístnice

• Pro terénní jeřáby lze konfigurovat bloky hlavy válců a sestavy vodicích kolejnic

• Pracovní tlak, specifikace velikosti, způsoby instalace atd. lze upravit podle potřeb zákazníka.

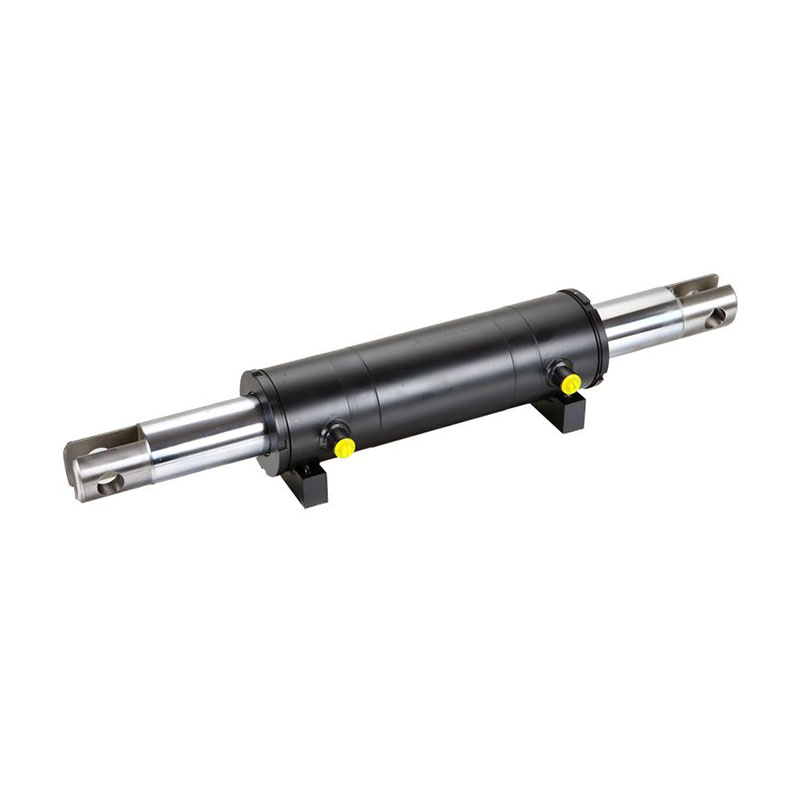

Vlastnosti produktu hydraulického válce řízení buldozeru:

●Maximální jmenovitý pracovní tlak je 32 MPA.

● Jednoduchá struktura, malá velikost, nízká hmotnost a vysoká pevnost.

●Těsnicí systém

Všechny hydraulické válce naší společnosti používají těsnicí kroužky od společností PARKER, MERKEL a Baosexiaban Company, které dokážou překonat podmínky použití v různých průmyslových odvětvích, jako jsou strojírenské stroje, důlní stroje a zdvihání a přeprava. Unikátní konstrukce těsnicího systému naší společnosti efektivně řeší problém problémů s písty. Únik oleje na konci pístnice a výskyt suchého tření na pístnici.

●Pistní tyč

Vyrobeno z přesně broušené vysoce pevné uhlíkové oceli. Na základě konstrukčního konceptu zlepšení pevnosti těla tyče a vysoce výkonného tepelného zpracování zajišťuje tvrdé chromování a CNC leštění jednotnost a vysokou hladkost textury povrchu, čímž zajišťuje dobrý povrchový olejový film a zvyšuje životnost pečeť. . Všechny pístní tyče a pístní sestavy mají minimální bezpečnostní faktor 4:1 založený na pevnosti v tahu při jmenovitém zatížení na nejmenším průřezu.

● Vodící pouzdro

Vyrobeno z vysokopevnostní tvárné litiny a vysokopevnostní uhlíkové oceli s tlumeným pájením. Při zajištění vysoké odolnosti proti opotřebení zabraňuje lepení a namáhání ocelových dílů v důsledku tření mezi tlumicí objímkou ​​a vodicí objímkou. Dovážené fenolické opěrné kroužky rozmístěné ve vodicím pouzdru mají vysokou tlakovou únosnost a mohou eliminovat veškerý kontakt kov na kov mezi pístnicí a vodicí objímkou. Racionální uspořádání vodicích a nosných délek zlepšuje boční únosnost, tlumí nárazy a zvětšuje kontaktní plochu při minimalizaci namáhání ložisek a prodloužení životnosti hydraulického válce i těsnění.

●Blok válců

Vyrobeno z vysoce pevné legované oceli, tloušťka stěny válce se mění podle vhodné pevnosti a velikosti. Vnitřek firemního válce je válcovaný a zpracovaný, aby se dosáhlo dobré povrchové úpravy a tvrdosti, aby se minimalizovalo vnitřní tření a zlepšila se životnost. Odolnost proti oděru prodlužuje životnost těsnění.

●Písty a těsnění pístů

Standardní píst je jednodílné ocelové konstrukce a je nasazen na pístnici pro souosost. Dlouhé závitové spojení mezi pístem a pístnicí a bezpečné uzamčení ocelových kuliček nejen usnadňují a usnadňují instalaci, ale také plně zajišťují spolehlivý provoz při vysokorychlostním zatížení. Konstrukce části závitového spoje pístu a pístní tyče opouští tradiční koncepci předního vedení a zadního závitu a přejímá designové myšlení předního závitu a zadního vedení. Při plném využití hloubky tepelného zpracování a tvrdosti závitové části pístnice se také výrazně prodlužuje délka pístu. Plocha průřezu tělesa pístnice vystavená axiálnímu zatížení zvyšuje pevnost pístnice v maximální míře.

Kromě zajištění normálního používání hydraulického válce přidává těsnicí struktura pístu také kroužek pro sběr nečistot před a za hlavním těsněním a opěrným kroužkem, který pomáhá chránit těsnění pístu před nečistotami a prodlužuje tak životnost těsnění. .

●Ukládání do vyrovnávací paměti

Tato řada tlumičů hydraulických válců je vyrobena z vysoce pevné legované oceli. Po tepelném zpracování a povrchové úpravě může plně zajistit test vysokého protitlaku při procesu předního a zadního tlumení při použití hydraulického válce. Má také vestavěný nárazníkový mechanismus, který dokáže absorbovat nárazy a uvolnit tlak na konci zdvihu. Efektivní mezera mezi pouzdrem nárazníku a pístnicí může nejen snížit počáteční tlak hydraulického válce, ale má také funkci automatického nastavení soustřednosti, čímž se eliminuje vliv chyby souososti. Má dobrý vyrovnávací výkon, může snížit hluk a nárazové zatížení a prodloužit životnost stroje. životnost.

●Svařování

Robotické svařování účinně zabraňuje nestabilitě ruční kvality svařování a profesionální ultrazvuková detekce vad eliminuje výskyt vad svařování.

●Bezpečnost

Podle potřeby lze snadno nainstalovat různé ventily s vyhrazeným protivyvažováním s pomalým zpětným chodem a funkcemi nouzového uzavření.
