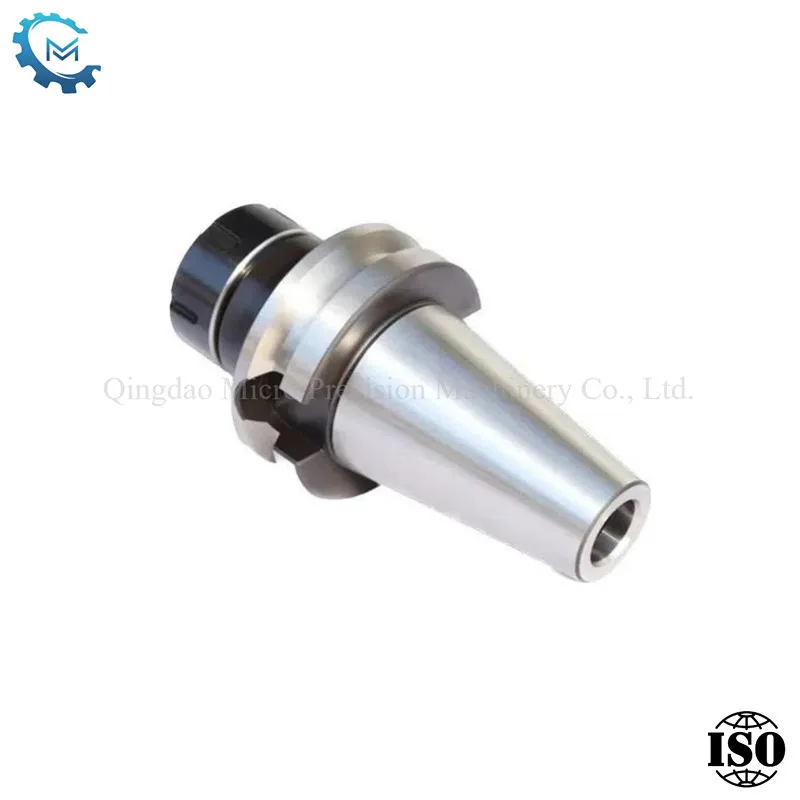

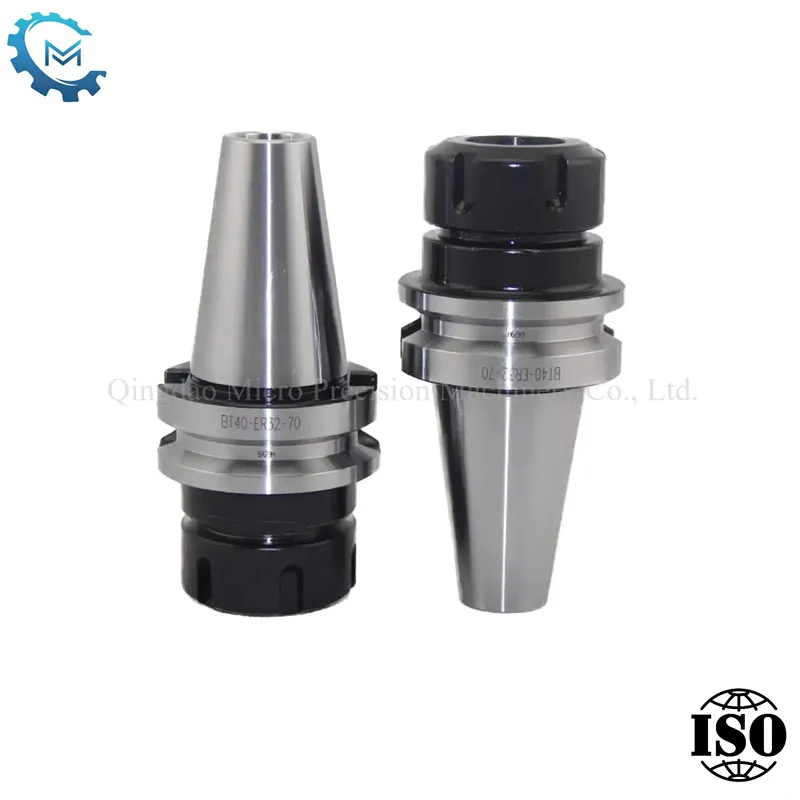

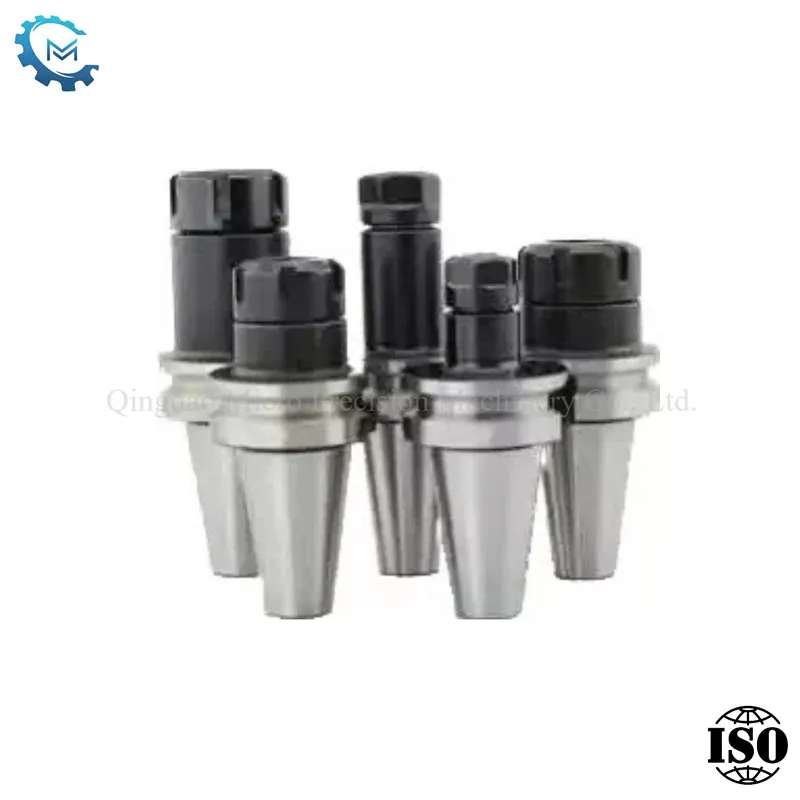

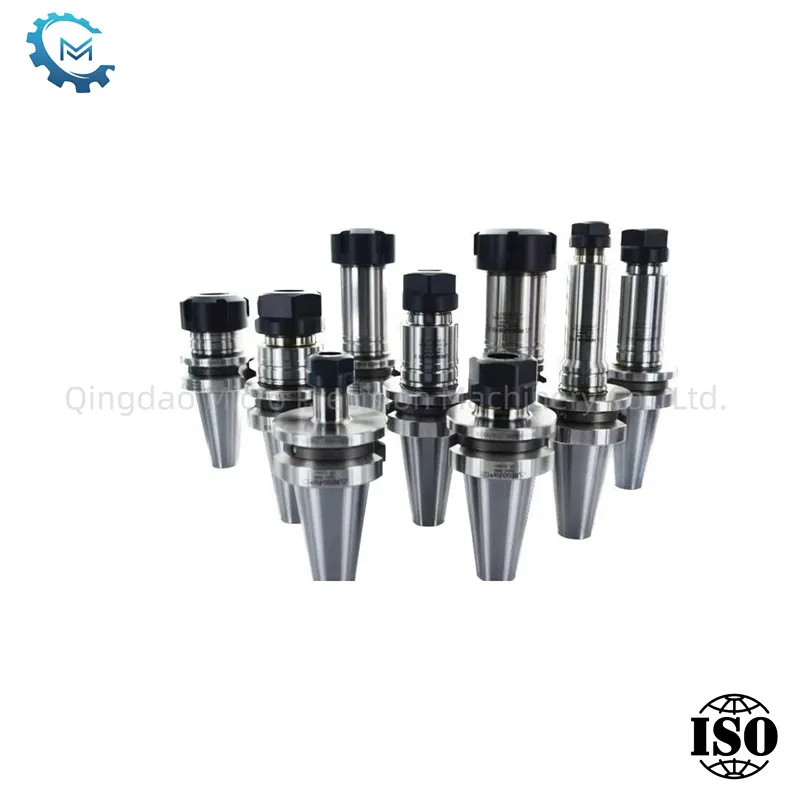

Je držák nástrojů

Držák nástrojů ER je běžně používaným zařízením pro držení nástroje ve zpracování strojů, které se používá hlavně pro fixaci a upínání rovných nástrojů, jako jsou vrtáky a frézy, nazývá se také frézovací Chuck Arbor.
Držitel nástrojů lze přizpůsobit různým velikostem jako požadavek zákazníka.
Jeho běžná specifikace zahrnuje BT30, BT40, BT50 atd.

Odeslat dotaz

Popis výrobku

Popisovač nástrojů ER se také nazývá frézování Chuck Arbor, je to spojení mezi mechanickým vřetenem a nástrojem a dalšími nástroji příslušenství. Držák nástrojů ER se široce používá v CNC frézovacích strojích, soustruhů a dalších přesných obráběcích zařízeních, zejména v situacích, kdy je vyžadován vysoký přesný držení nástrojů.

Parametry produktu:

Model č. BT × ER-L1	D	D1	Model č. BT × ER-L1	D	D1
BT30 × ER16-70	28	31.75	BT45 × ER32-70	50	57.15
BT30 × ER20-70	34	31.75	BT45 × ER32-100	50	57.15
BT30 × ER25-70	42	31.75	BT45 × ER32-120	50	57.15
BT30 × ER32-70	50	31.75	BT45 × ER40-80	63	57.15
BT30 × ER40-80	63	31.75	BT45 × ER40-100	63	57.15
BT40 × ER16-70	28	44.45	BT45 × ER40-120	63	57.15
BT40 × ER20-70	34	44.45	BT50 × ER16-70	28	69.85
BT40 × ER20-100	34	44.45	BT50 × ER16-90	28	69.85
BT40 × ER20-150	34	44.45	BT50 × ER16-135	28	69 85
BT40 × ER25-60	42	44.45	BT50 × ER20-70	34	69.85
BT40 × ER25-70	42	44.45	BT50 × ER20-90	34	69.85
BT40 × ER25-90	42	44.45	BT50 × ER20-135	34	69.85
BT40 × ER25-100	42	44.45	BT50 × ER20-150	34	69.85
BT40 × ER25-150	42	44.45	BT50 × ER20-165	34	69.85
BT40 × ER32-70	50	44.45	BT50 × ER25-70	42	69.85
BT40 × ER32-100	50	44.45	BT50 × ER25-135	42	69.85
BT40 × ER32-150	50	44.45	BT50 × ER25-165	42	69 85
BT40 × ER40-70	63	44 45	BT50 × ER32-70	50	69 85
BT40 × ER40-80	63	44.45	BT50 × ER32-80	50	69.85
BT40 × ER40-120	63	44.45	BT50 × ER32-100	50	69.85
BT40 × ER40-150	63	44.45	BT50 × ER32-120	50	69.85
BT45 × ER16-70	28	57.15	BT50 × ER40-80	63	69.85
BT45 × ER20-70	34	57.15	BT50 × ER40-100	63	69.85
BT45 × ER20-100	34	57.15	BT50 × ER40-120	63	69.85
BT45 × ER25-70	42	57.15	BT50 × ER40-135	63	69.85
BT45 × ER25-90	42	57.15	BT50 × ER50-90	78	69.85
BT45 × ER25-100	42	57.15	BT50 × ER50-120	78	69.85

Získejte nabídku hned teď

Proces výroby pro držák nástrojů ER:

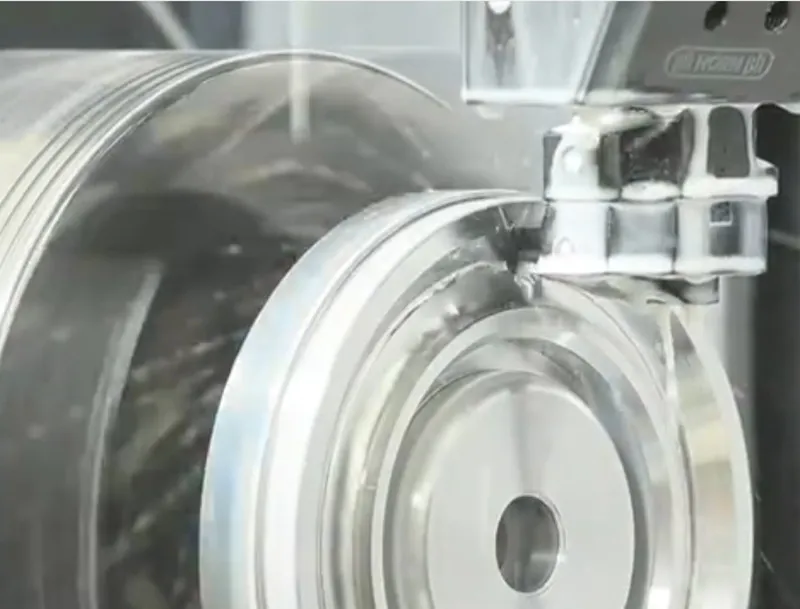

Obráběcí a tepelné zpracování: Tělo držáku nástrojů podléhá obráběcím procesům, včetně otáčení, vrtání a nud, aby vytvořily požadované vnitřní otvory a vnější rozměry. Po obrábění je tělo držáku nástrojů vystaveno tepelnému zpracování, jako je kalení povrchu, aby se zvýšilo tvrdost povrchu a odolnost proti opotřebení.

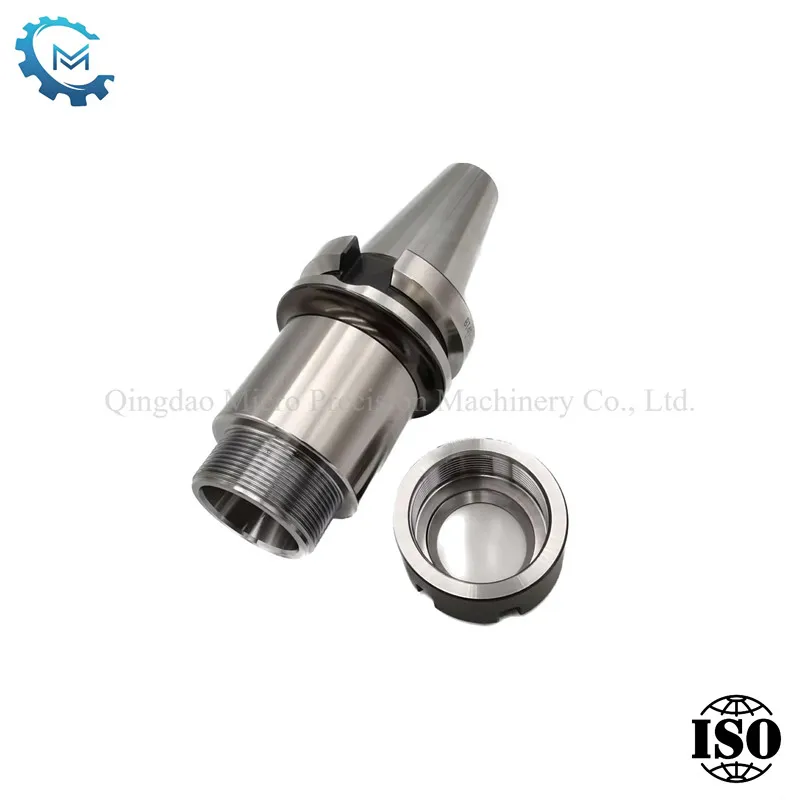

ER Tool Holder
