Průvodce série MPMDS

Vodicí kroužek, také nazývaný podpůrný kroužek, je součástí používané na pístu nebo pístovém tyčce hydraulického válce nebo plynového válce pro podporu pohybu pístu nebo pístové tyče. Může zabránit pístu nebo pístové tyči z přímého kontaktu a tření s tělem válce během pohybu a chránit tělo válce a píst nebo pístovou tyč před poškozením. Běžně používaným materiálem pro vodicí kroužky je polyoxymethylen (POM).

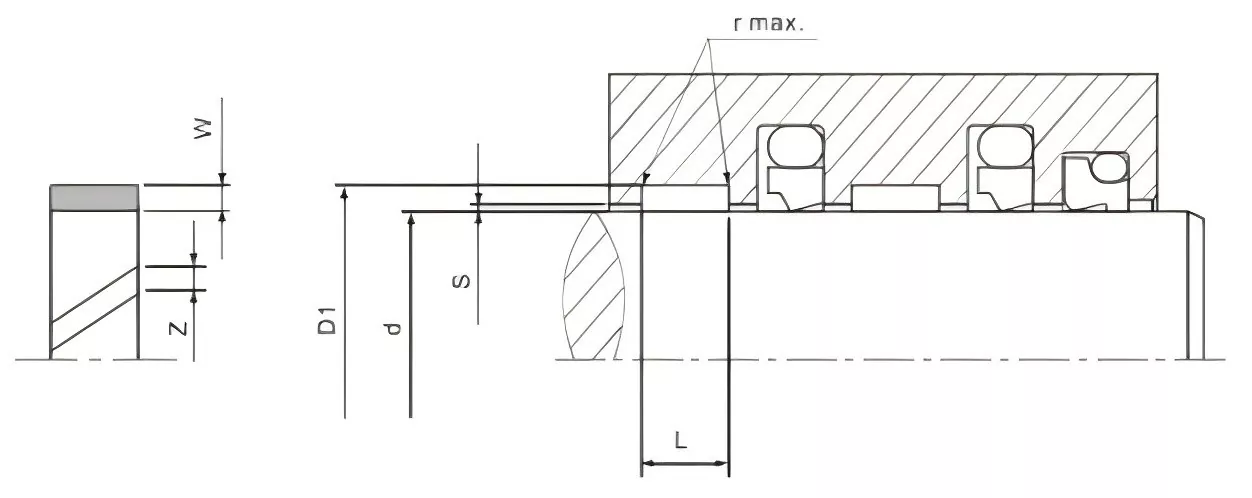

Charakteristiky povrchu drážky

Specifikace

Limit vůle

Získejte nabídku hned teď

Plné PTFE

Funkce

Nekovový vodicí pás pro pístovou tyč, dostupný v typech řezání připraveného k použití a na místě

▶Materiál

-Odolný prsten odolný vůči oblečení je Bronzový kompozitní

▶Výkon

Nekovová vodicí prvek pro pístovou tyč, také vhodný pro standardní dutinu ISO10766.

-Metal/plastové párování materiálu zabraňuje „blokování“ a „záchvaty“ omezené zatížení (materiál);

-Low tření, žádný fenomén sklouznutí; vhodné pro suché provozní pracovní podmínky se špatným mazáním;

-Godové tlumení vibrací (radiální vibrace);

-může být možné možné cizí nečistoty;

-Zaokrouhlení rohové rohové kroužky zabraňuje extruzi okrajové mezery „vytlačování“ v polokruhovém rohu drážky dutiny.

> Pracovní podmínky

Lineární rychlost: ≤15 m/s;

Zátěžová kapacita: ≤15 N/mm2, při 20 ℃; <7,5n/, při 80 ℃; <5N/mm2, při 120 ° C. Maximální provozní teplota: -60 ° C ~+150 ° C (200 ° C).

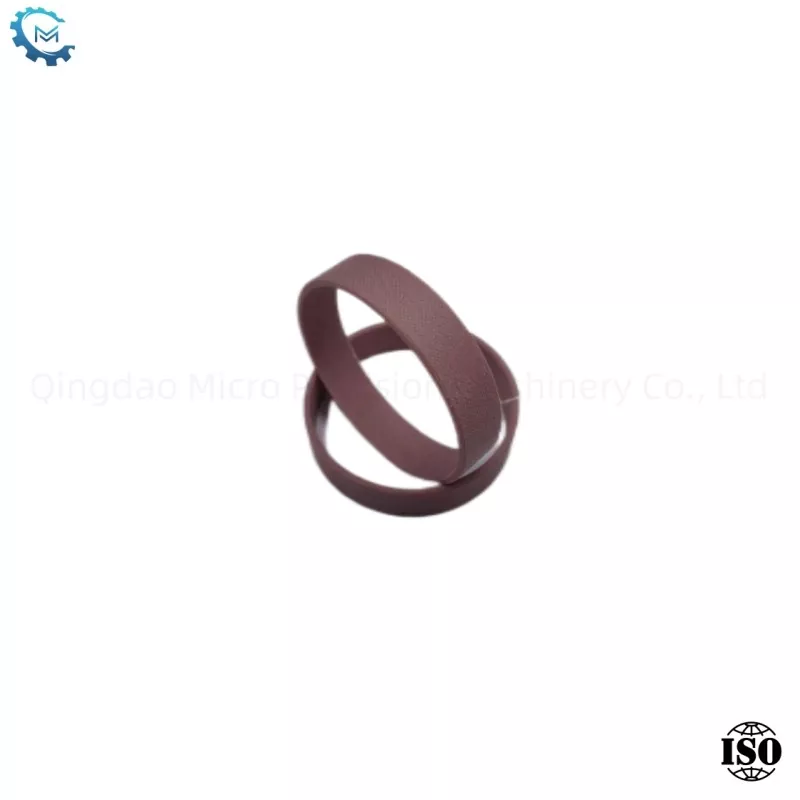

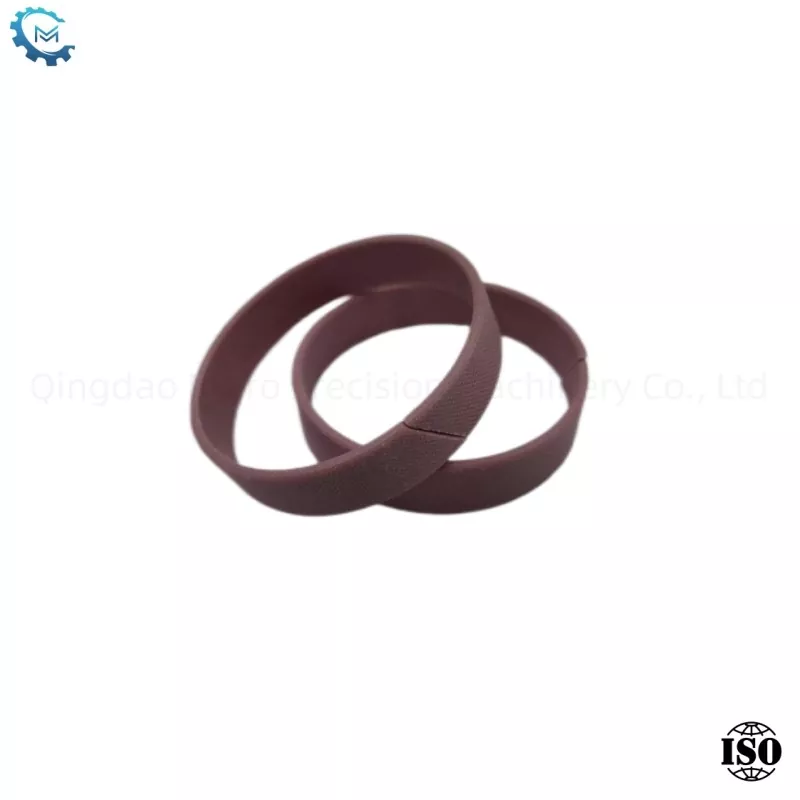

Fenolický hadřík

▶Funkce

Nekovový vodicí prvek pro píst.

▶Materiál

-Odolný prsten odolný vůči oblečení je fenolový látka

▶Výkon

Používá se jako nekovový vodicí prvek pro pístovou tyč, také vhodné pro standardní dutinu IS010766.

-Metal/plastové párování materiálu zabraňuje „blokování“ a „záchvatu“;

-Hůňská ložisková kapacita, elastická před dosažením křehké pracovní teploty;

-Zaokrouhlení rohové rohové kroužky zabraňuje „vytlačování“ okraje v polokruhovém rohu dutiny dutiny.

▶Pracovní podmínky

Rychlost řádku: <1m/s

Zátěžová kapacita: <50N/mm2, pod 120C Maximální pracovní teplota: -60 ℃ ~+120 ° C
