Jaké jsou návrhové principy bloků ventilů?

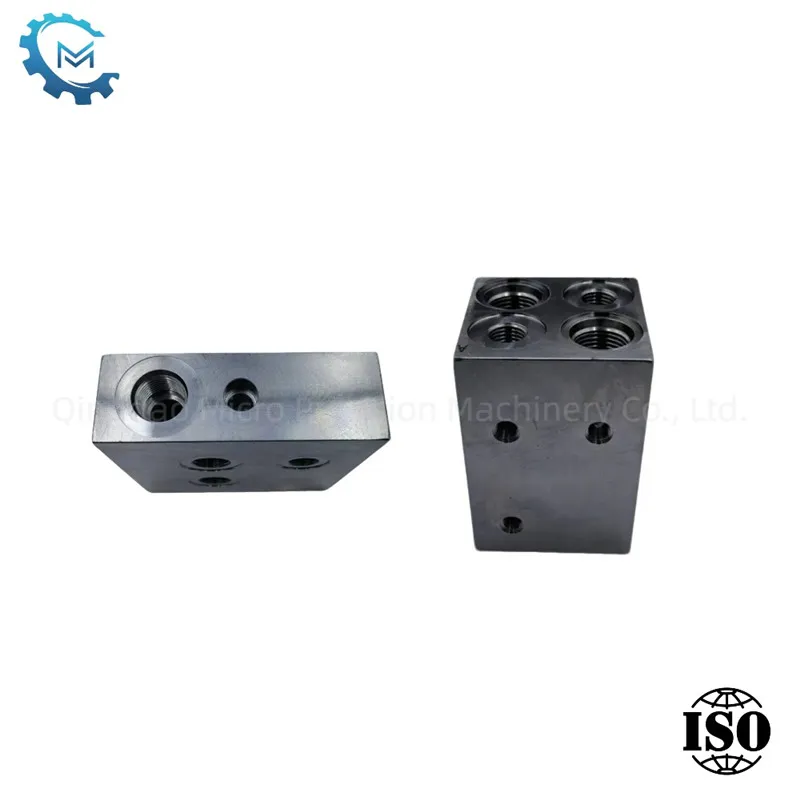

DesignHydraulické bloky ventiluje složitá a jemná práce, která vyžaduje komplexní zvážení funkčních požadavků systému, strukturálního uspořádání, technologie zpracování a další aspekty. Následující jsou hlavní principy, které je třeba dodržovat při návrhu bloků hydraulických chlopní shrnutýchQingdao Micro Precision Machinery Co., Ltd.na základě mnoha let zkušeností.

1. Integrace a porovnávání funkcí systému

Prvním principem návrhu bloku ventilu je to, že jeho olejový obvod musí přísně dodržovat požadavky schématického diagramu hydraulického systému. Před navrhováním objasníme, které olejové obvody lze integrovat, aby se dosáhlo zjednodušení systému a kompaktnosti. Současně by počet komponent obsažených na bloku ventilu měl být mírný, aby se zabránilo nadměrnému objemu bloku ventilu kvůli příliš mnoha komponentám.

2. Rozložení a instalace komponent

Věnujeme pozornost rozvržení a instalační podrobnosti o hydraulických komponentách. Minimální mezera mezi komponenty by měla překročit 5 mm, aby se zabránilo vzájemnému rušení. Současně lze komponenty, jako je pilotní ventil reverzního ventilu, tlakového ventilu a tlakového měřidla, náležitě prodloužit mimo instalační rovinu bloku ventilu, aby se snížil celkový objem. Kromě toho by mělo být jádro ventilu vždy instalováno v horizontálním směru, aby se zabránilo jeho citlivosti a provoznímu výkonu díky své vlastní hmotnosti.

3. Návrh kanálu a optimalizace tekutin

Návrh kanálublok ventiluje zásadní. Konstrukce kanálu by měla být co nejjednodušší, vyhýbat se hlubokým otvorům a nakloněným otvorům, aby se snížilo potíže s zpracováním a ztrátu odporu průtoku. Doporučujeme funkční průtok potrubí 8m/s a průtok zpětného potrubí 4 m/s. Kromě toho by struktura protínajících se otvorů měla přijmout strukturu ve tvaru T a vyhnout se křížové struktuře, aby se usnadnilo odsuzování a zabránilo depozici kontaminantů.

4. síla a spolehlivost

Síla a spolehlivost bloku ventilu je jádrem návrhu. Minimální tloušťka stěny mezi slepými otvory musí být přísně zkontrolována, aby se zajistilo, že se nezlomí kvůli koncentraci napětí pod vysokým tlakem. U bloků litinového ventilu by měla být vzdálenost mezi stěnami dvou sousedních otvorů nejméně 5 mm; U kovaných bloků ventilu ocelového ventilu by se rozteč otvorů měl být méně než 3 mm. Kromě toho by měla být věnována zvláštní pozornost návrhu otvorů pro upevňovací šrouby tak, aby se neshodovaly s olejovým kanálem, aby se zabránilo selhání úniku nebo bloku ventilu v důsledku příliš malé tloušťky stěny.

Závěr

NaQingdao Micro Precision Machinery Co., Ltd., vždy jsme odhodláni poskytovat zákazníkům vysoce výkonné a vysoce reliability produkty hydraulické chlopně prostřednictvím principů vědeckého designu a přísné kontroly kvality. Věříme, že pouze zvážením každého detailu ve fázi návrhu můžeme dosáhnout efektivního provozu a dlouhodobé stability systému v praktických aplikacích.
