Jaká je základní struktura svěráku? Jak udržovat a svěrák?

Zavedení

Jako lékař mechanického zpracováníVise nástroje CNCje jedním z nepostradatelných nástrojů v naší každodenní práci. Hraje důležitou roli při upínání, zpracování a sestavení částí.

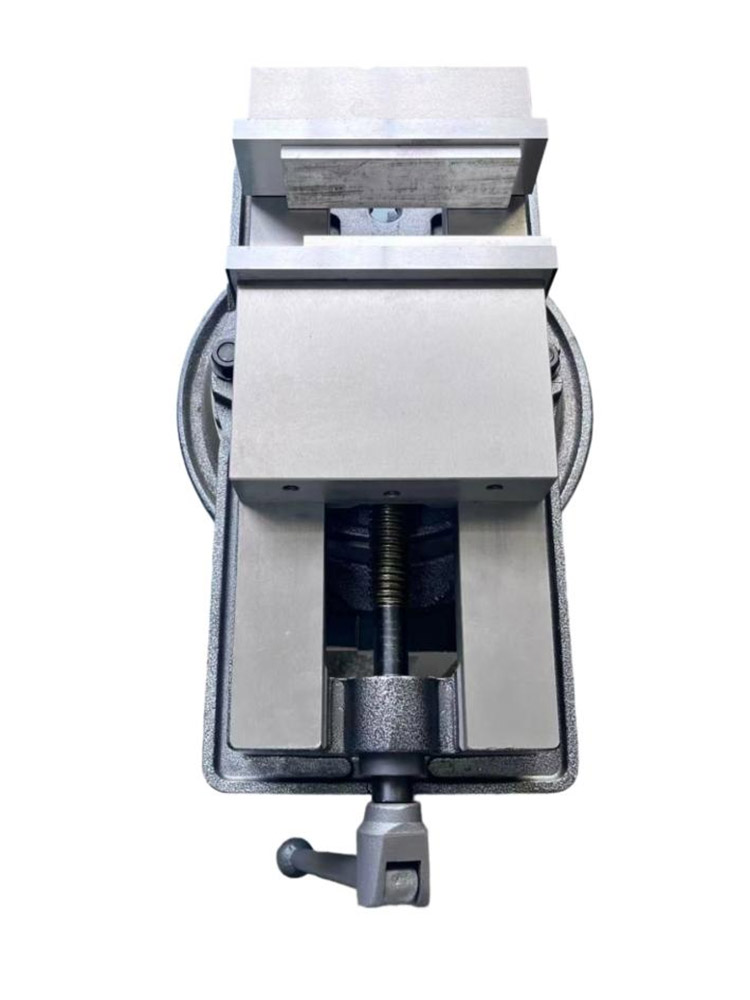

1. Základní struktura frézování

(1) Tělo čelisti

Tělo čelisti je obvykle vyrobeno z litiny nebo oceli s vysokou pevností. Poskytuje nejen montážní základnu pro jiné komponenty, ale také nese při zpracování upínací sílu a různé napětí.

(2) Opravené čelisti a pohyblivé čelisti

Pevné čelisti a pohyblivé čelisti se používají k upínání obrobku. Pevné čelisti jsou nainstalovány na jedné straně tělesa čelisti, zatímco pohyblivé čelisti jsou připojeny k tělu čelisti šroubem. Pohyblivá čelist se může pohybovat podél vodicí kolejnice tělesa čelisti poháněná šroubem, aby se dosáhlo upínání nebo uvolnění obrobku.

(3) šroub a matice

Šroub je nainstalován uvnitř těla čelisti, jeden konec je připojen k pohyblivé čelisti a druhý konec se rozprostírá z těla čelisti, aby vytvořil rukojeť. Otočením rukojeti pohání šroub pohyblivou čelist, aby se pohyboval, aby se dosáhlo působení upínání nebo uvolnění.

(4) vodicí železnice

Vodicí kolejnice je trať, na které se pohybuovatelná čelist pohybuje, obvykle umístěná na boku těla čelisti. Přesnost a kvalita povrchu vodicí kolejnice přímo ovlivňuje stabilitu pohybu a přesnost upínání pohyblivé čelisti.

(5) Základna

Základna je podpůrnou součástí svěráku, obvykle navržená tak, aby byla otočitelná, takže operátor může podle potřeby upravit směr obrobku.

2. Údržba strojového svěráku

(1) Čištění

Po každém použití otřetesvěrákTělo, čelisti, šroubování a vodicí kolejnice s čistým hadříkem, aby se odstranily podání železa, zbytky prachu a oleje, které zůstaly během zpracování. Zejména čelisti, pokud zbývají železné podání, může při příštím upínání obrobku poškrábat povrch obrobku.

(2) Mazání

Klíčem k prodloužení jeho životnosti. Pravidelně naneste vhodné množství mazacího oleje na šrouby a vodicí kolejnice. Mazací olej může nejen snížit tření mezi částmi, ale také zabránit rezinci.

(3) Zkontrolujte šroub a matici

Pravidelně kontrolujte přizpůsobení šroubu a matice. Pokud se zjistí, že šroub se otáčí nenmoothly nebo existují známky uvolnění, upravte nebo vyměňte matici v čase. Přesnost přizpůsobení šroubu a matice přímo ovlivňuje upínací sílu a provozní flexibilitu svěráku, takže ji nelze ignorovat.

(4) Zkontrolujte základnu

Stabilita základny je zásadní pro účinek používání svěráku. Pokud se zjistí, že montážní šrouby základny jsou volné, včas je utáhněte. Současně zkontrolujte, zda je rotační funkce základny normální. Pokud rotace není hladká, vyčistěte prach a zbytky uvnitř základny a v případě potřeby naneste mazací olej.

Závěr

Strojová svěrák je velmi důležitým nástrojem vZpracování nástrojů CNC. Jeho základní struktura je jednoduchá, ale výkonná, takže ji pečlivě udržujeme a použijeme. Doufám, že naše zkušenosti a dovednosti mohou být užitečné.
