Olejové těsnění řady RS

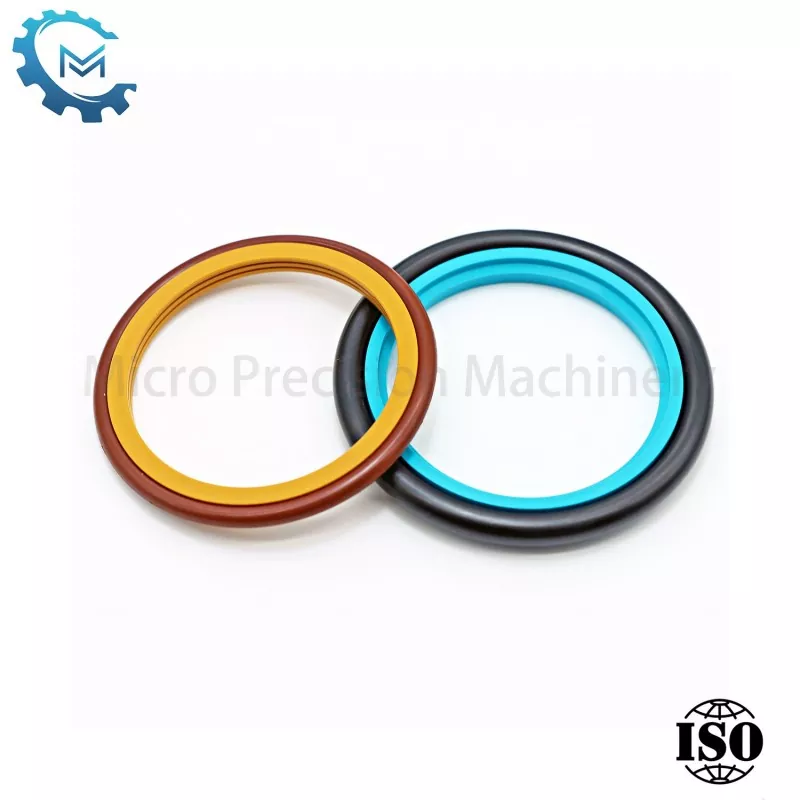

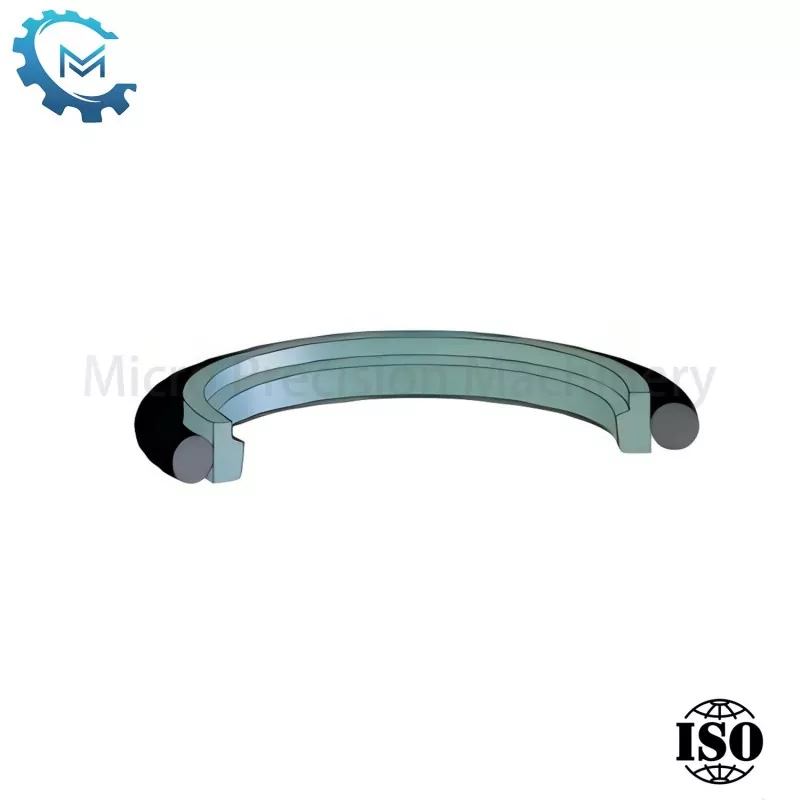

Olejové těsnění řady RS, také známé jako jednosměrný těsnicí kroužek pístnice, se skládá z polytetrafluorethylenového PTFE kroužku plněného proti opotřebení a pryžového těsnicího kroužku typu O. O-kroužek poskytuje elasticitu pro kompenzaci opotřebení PTFE stupňového kroužku a má pouze jednosměrný těsnící účinek.

Odeslat dotaz

Popis výrobku

Jednočinná těsnění pro pístní tyče v hydraulických válcích jsou rozhodující součástí. Tato těsnění jsou navržena tak, aby zabránila úniku kapaliny v jednom směru. Fungují tak, že vytvářejí těsnou bariéru mezi pístnicí a skříní válce.

Správná instalace a údržba těchto těsnění je nezbytná. Pravidelná kontrola opotřebení a poškození pomáhá zajistit, že hydraulický válec funguje hladce a bez ztráty kapaliny. Při správné funkci přispívají jednočinná těsnění pístnice k celkovému výkonu a spolehlivosti hydraulického zařízení.

Parametry produktu:

Vlastnosti povrchu drážky:

Dokončit	Rtmax (um)	Ra (um)
SlidingSurface	≤2,5	0,05 - 0,3
GrooveBottom	≤6,3	≤1,6
GrooveSide	≤15	≤3

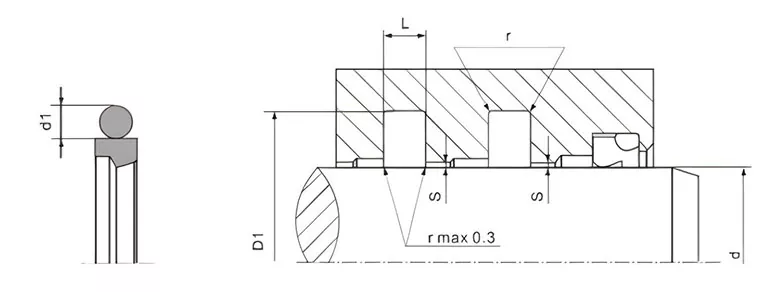

Průměr hřídele	Spodní průměr	Šířka	Zaoblený roh	Smax*			O-kroužek
Df8/h9	D1 H9	L+0,2	r	10 MPa	20 MPa	40 MPa	d1
3-7.9	D+4,9	2.2	0.4	0.30	0.20	0.15	1.78
8-18.9	D+7,3	3.2	0.6	0.40	0.25	0.15	2.62
19-37.9	D+10,7	4.2	1.0	0.40	0.25	0.20	3.53
38-199,9	D+15,1	6.3	1.3	0.50	0.30	0.20	5.33
200-255,9	D+20,5	8.1	1.8	0.60	0.35	0.25	7.00
256-649,9	D+24,0	8.1	1.8	0.60	0.35	0.25	7.00
650-999,9	D+27,3	9.5	2.5	0.70	0.50	0.30	8.40
＞1000	D+38,0	13.8	3.0	1.00	0.70	0.60	12.00
