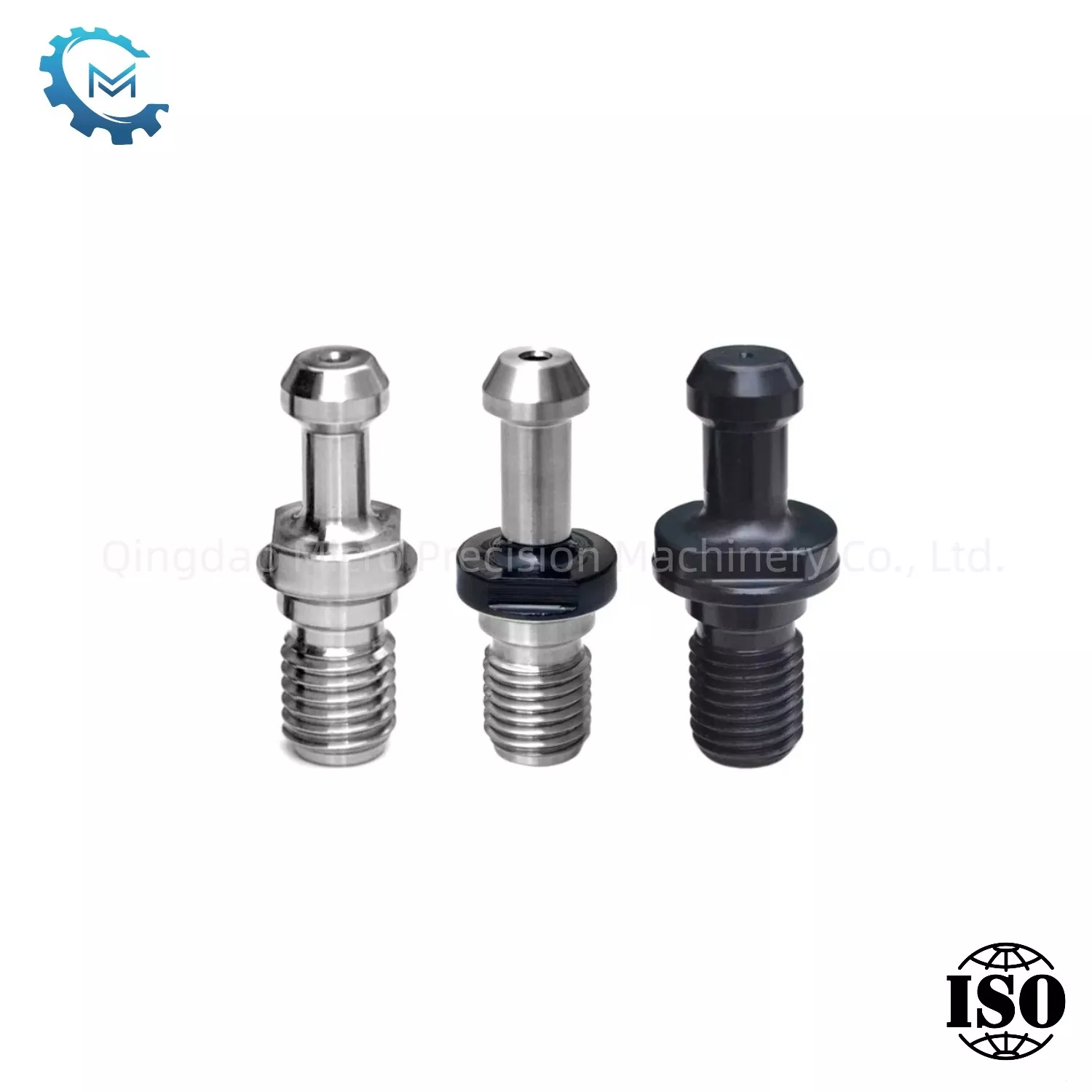

Retenční knoflík MAS403-1982

Pojistný knoflík MAS403-1982 je důležitým komponentem používaným ke spojení vřetena obráběcího stroje a držáku nástroje, nazývá se také CNC tažný čep. Jeho primární funkcí je upevnění držáku nástroje na vřeteno obráběcího stroje pomocí tahové síly, což zajišťuje stabilitu a bezpečnost řezného nástroje při vysokorychlostní rotaci.
Stahovací knoflíky lze upravit na různé velikosti podle požadavků zákazníka.

Odeslat dotaz

Popis výrobku

Upevňovací knoflík MAS403-1982 (také nazývaný CNC tažný čep) je široce používán jak na CNC strojích, tak na konvenčních strojích, což umožňuje použití držáku nástroje nejen na obráběcích centrech, ale také na konvenčních a CNC strojích. Produkt zvyšuje všestrannost držáku nástroje a snižuje výrobní náklady.

Parametry produktu:

Model č.	D	D1	D2	M	L	L1	L2	H	H1	θ
LDB-P30T(i)	12.5	7	11	M12	43	23	18	5	2.5	45°	60°	90°
LDB-P40T(i)	17	10	15	M16	60	35	28	6	3	45°	60°	90°
LDB-P45T(i)	21	14	19	M20	70	40	31	8	4	45°	60°	90°
LDB-P50T(i)	25	17	23	M24	85	45	35	10	5	45°	60°	90°

Naše balení:

Retention Knob MAS403-1982

Náš výrobní proces pro stahovací čep:

Materiál je tvarován a dimenzován do základního tvaru a rozměrů táhla kováním nebo mechanickým opracováním. Pro zlepšení mechanických vlastností tažného čepu, jako je tvrdost a houževnatost, prochází materiál procesy tepelného zpracování. Poté se provede závitování.

Retention Knob MAS403-1982
