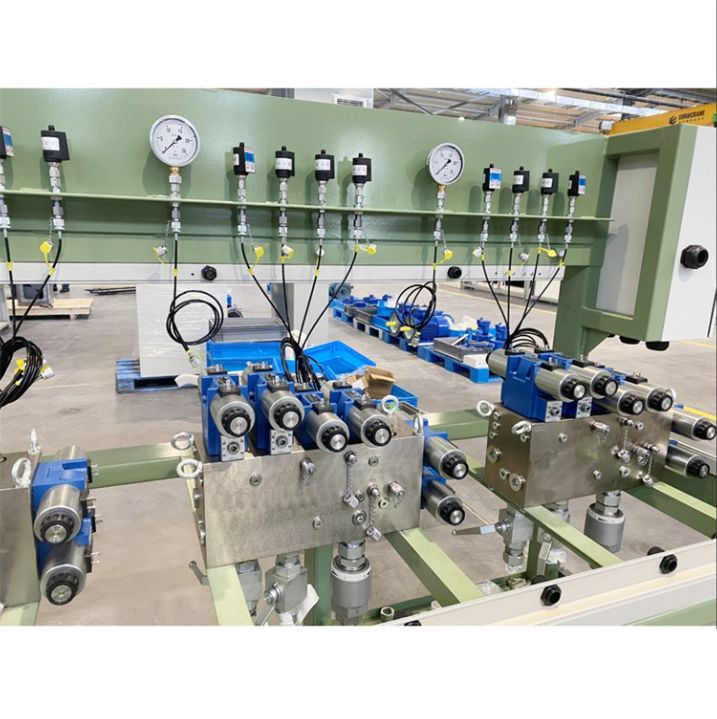

Ventilový blok hydraulické stanice je součást automatizace ovládaná tlakovým olejem. Je řízen tlakovým olejem tlakového rozdělovacího ventilu. Obvykle se používá v kombinaci s elektromagnetickým tlakovým rozdělovacím ventilem a lze jej použít k dálkovému ovládání zapínání a vypínání ropovodů, plynovodů a vodovodních systémů vodních elektráren. . Základní součástí hydraulického ventilu je hydraulický ventilový blok, který hraje důležitou roli při řízení směru, tlaku a průtoku kapaliny v hydraulickém ventilu. Použití hydraulických ventilových bloků nejen zjednodušuje návrh a instalaci hydraulického systému, ale také usnadňuje integraci a standardizaci hydraulického systému, což je výhodné pro snížení výrobních nákladů a zlepšení přesnosti a spolehlivosti.

Materiál ventilového bloku hydraulické stanice:

20# ocel, 35 kovaná ocel, 45# ocel, Q355D, litina, hliník atd. Materiál hydraulického uzávěru ventilu vyžaduje detekci vad a může být použit po úspěšném absolvování testu.

Všechny otvory pro šrouby na bloku hydraulického ventilu by měly splňovat požadavky na přesnost obrábění. Obecně se volí 7H. Přesnost obrábění montážního otvoru ventilu se závitem by měla odpovídat požadavkům vzorku produktu. Drsnost montážního otvoru ventilu kartuše je Ra0,8. Kromě toho existují také požadavky na rozměrovou toleranci a geometrickou toleranci. Drsnost povrchu drážky O-kroužku je Ra1,6 a drsnost povrchu obecného průtokového kanálu je Ra12,5.

Blok vysokotlakého ventilu je nejlépe vyroben z kované oceli 35. Obecný ventilový blok je vyroben z oceli A3 nebo z tvárné litiny. Při řezání materiálu ventilového bloku z desky řezáním plynem by měl být ponechán dostatečný přídavek na zpracování. Nejlepší je odříznout polotovar bloku ventilu Kovat a poté zpracovat. Materiál použitý pro zpracování ventilového bloku musí zajistit, že vnitřní struktura je hustá a nesmí mít vady, jako jsou mezivrstvy a trachom. V případě potřeby by měl být polotovar zkontrolován na vady. Litinové bloky a větší ocelové bloky by měly být před zpracováním stárnuty a předem ošetřeny.

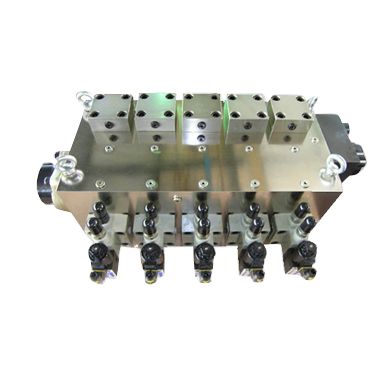

Přehled produktů ventilového bloku hydraulické stanice

Hydraulický ventilový blok je během provozu malý okruh. Během používání budou různé použité ventily do určité míry kombinovány skrz olejové otvory ve ventilovém bloku. Nyní například používáme blok balančních ventilů, který integruje balanční ventil, redukční ventil, jednocestný ventil, reverzní ventil a kyvadlový ventil. Hydraulický ventilový blok je do určité míry nezávislým hydraulickým zařízením. Při provozu dodává olej podle požadavků svého hnacího zařízení a do určité míry řídí směr, tlak a proudění oleje. Je vhodný pro hostitelský stroj a hydraulické zařízení, které lze oddělit. různých hydraulických strojů.

Motor hydraulického ventilového bloku bude do určité míry pohánět rotaci, takže čerpadlo bude nasávat olej z nádrže a čerpat olej. Tím se do určité míry přímo přemění jeho mechanická energie na tlakovou energii hydraulického oleje. Během provozu se hydraulický olej nastavuje ve směru, tlaku a průtoku hydraulickým ventilem přes integrovaný blok a poté se přenáší do olejového válce nebo olejového motoru hydraulického stroje přes vnější potrubí, čímž se řídí změna směr hydraulického motoru, velikost a výkon zařízení na čištění odpadních vod a rychlost pohání různé hydraulické stroje k práci.

Kompletní systém ventilového bloku hydraulické stanice se skládá z následujících komponent:

Olejový blok

Tvoří pouzdro ventilu kartuše a poskytuje spojovací kanály, které vedou k řídicímu ventilu.

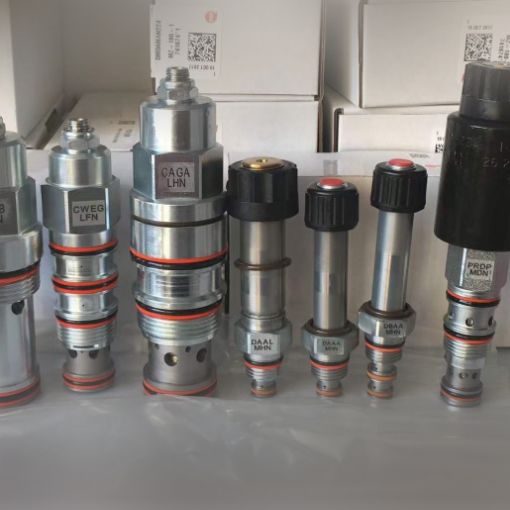

kartušový ventil

Hydraulicky ovládaný kuželový ventil se dvěma servisními porty a jedním ovládacím portem.

Pokrýt

Jeho hlavním účelem je utěsnit průchod k ventilu kartuše a také zajistit připojení olejového potrubí k řídicímu ventilu.

pilotní ventil

Miniaturizované konvenčně navržené směrové nebo tlakové regulační ventily, jejichž úkolem je řídit ventily kartuší, nejlépe se standardizovanými konfiguracemi portu NG6

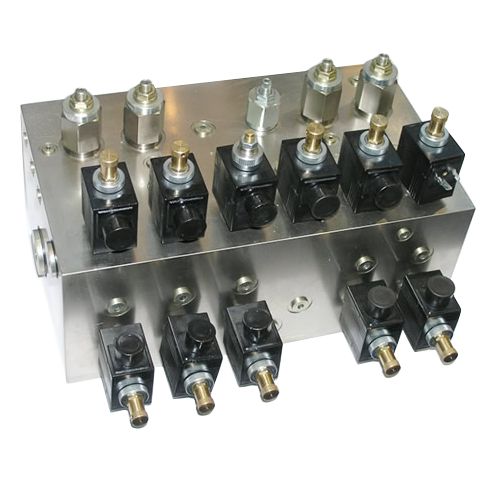

Blok olejového okruhu je souborem rozptýlených okruhů hydraulického oleje. Jednoduše řečeno, hydraulický blok je blok, který řídí práci hydraulického oleje. Obvykle vyrábí Jinwu, každý hydraulický systém musí být navržen samostatně podle hydraulického schématu. Výhodou je, že zjednodušuje instalaci, kontrolu, výměnu a následnou údržbu hydraulického systému. Nevýhodou je, že požadavky na design a zpracování jsou vysoké, náklady na jeden kus jsou vysoké a přizpůsobená hydraulická stanice není vhodná pro kusovou a malosériovou výrobu.

Jednoduše řečeno, hydraulický blok je blok, který řídí práci hydraulického oleje.

Konfigurační forma hydraulických komponent v hydraulickém systému v současné době přijímá integrovanou konfiguraci. Konfigurace integrovaného bloku spočívá v instalaci deskového hydraulického ventilu na povrch bloku olejového okruhu, který má vlastnosti kompaktní konstrukce a snadné údržby. U hydraulického systému složeného z více základních okruhů jsou základní hydraulické okruhy obecně seskupeny podle složení jednotky zařízení a každá skupina odpovídá bloku olejového okruhu. Při návrhu bloku olejového okruhu povede mírné přehlédnutí k chybám v návrhu a výrobě. Proto je obzvláště důležité vybrat si profesionální návrhový software pro návrh bloků olejových okruhů.
