Analýza důvodů a řešení pro hydraulický válec v hydraulickém systému?

Představit

Hydraulické válcejsou běžně používány akčními členy v hydraulických systémech. Jejich provozní stabilita přímo ovlivňuje výkon celého systému. Dnes pojďme diskutovat o běžných problémech s provozem hydraulického válce. Proč se často po uzamčení často ničí? Nejprve pojďme diskutovat o struktuře a pracovní principu hydraulických válců.

1. Struktura hydraulického válce a pracovní princip

A Hydraulický válecObvykle se skládá ze zadního koncového uzávěru, válce válce, pístové tyče, sestavy pístu a čepice předního konce. Aby se zabránilo úniku oleje z válce nebo z vysokotlaké komory do nízkotlaké komory, jsou těsnění instalována mezi válcem a koncovým uzávěrem, pístem a pístovou tyč, píst a válce válce a pístovou tyčkou a přední koncovou čepicí. Na vnější straně čepice předního konce je také nainstalován chránič prachu. Aby se zabránilo pístu v zasažení hlavy válce při rychlém zasunutí do konce jejího zdvihu, je na konci hydraulického válce instalováno pufrové zařízení. Může být také vyžadováno výfukové zařízení.

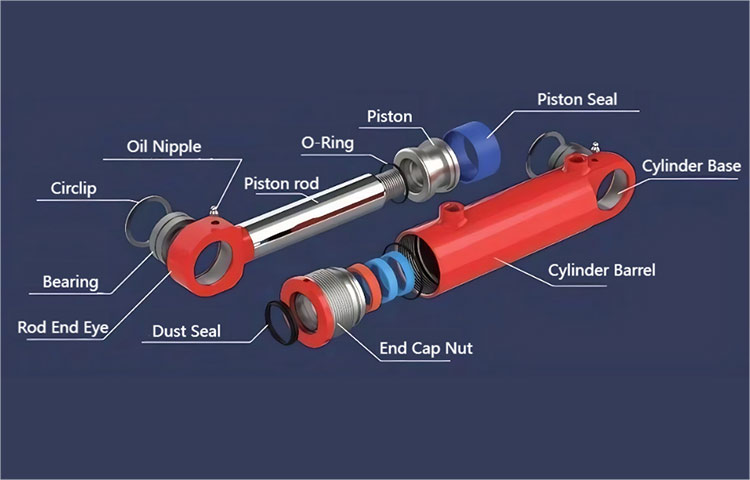

alt. Struktura hydraulického válce

2. Obecný obvod hydraulického válce

V hydraulickém systému, když se hydraulický válec rozšiřuje na určitou délku, již se nemusí pohybovat a musí být držen pouze v určité poloze po určitou dobu. V tomto okamžiku lze k udržení válce na místě použít směrový kontrolní ventil nebo hydraulický zámek. Obecný hydraulický obvod je následující:

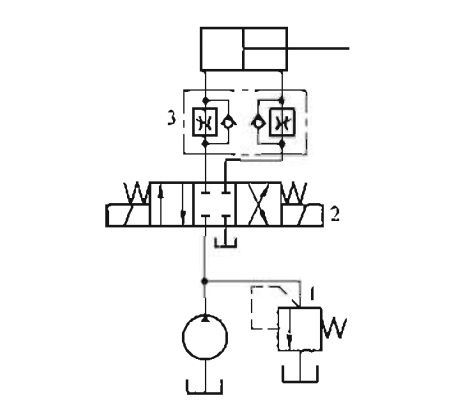

alt.Hydraulický obvod válce

3. Analýza důvodů, proč hydraulický válec sestupuje automaticky

Pístotá tyčHydraulický váleczatahuje pod prací vnější síly. Podle struktury a pracovního principu hydraulického válce můžeme analyzovat, že základním důvodem pro stažení hydraulického válce je to, že se snížil objem hydraulického oleje v komoře bez prutu. Možné důvody snížení objemu hydraulického oleje v komoře bez prutu jsou důvody, proč hydraulický válec sestupuje automaticky:

(1) Vnitřní únik hydraulického válce. Olej v komoře bez prutu hydraulického válce protéká do komory tyče skrz pístový těsnění.

(2) Únik na zadním koncovém krytu hydraulického válce. Hydraulický olej v komoře bez prutu uniká ven přes zadní koncový kryt. Jedná se o externí únik a snadno se kontroluje.

(3) Hydraulický olej v komoře bez prutu protéká olejovým portem. To lze rozdělit do několika situací:

A) Únik oleje z kloubu potrubí olejového portu nebo hydraulického olejového potrubí. Jedná se také o externí únik a snadno se kontroluje.

b) V obvodu pomocí neutrálního zámku ventilu obráceného ventilu nemusí být reverzní ventil plně vrácen do neutrální polohy, jinak může být neutrální těsnění špatné.

c) V obvodu pomocí hydraulického zámku může být hydraulický zámek poškozen nebo může být nesprávně vybrána neutrální poloha obráceného ventilu. (4) Únik oleje z hlavně hydraulického válce je také považován za vnější únik, což je snadno pozorovatelné a možnost je obecně velmi malá.

4. Řešení

(1) Vnitřní únik hydraulického válce může být způsoben stárnutím těsnicího kroužku. Je třeba vyměnit těsnicí kroužek nebo je třeba přepracovat rozumnější těsnicí strukturu.

(2) Totéž platí pro únik zadního koncového krytu hydraulického válce. Těsnění je třeba vyměnit nebo je třeba přepracovat rozumnější těsnicí strukturu.

(3) Když spoj s olejovým potrubím proniká olej, zkontrolujte, zda je skříň těsnění kloubu poškozen. Vyměňte těsnění nebo vyměňte kloub.

(4) V obvodu pomocí zámku středového ventilu ventilu není středové těsnění dobré. Obecně je to způsobeno skvrnami olejů nebo jinými nečistotami, které způsobují, že se jádro ventilu nepřesune na místo, nebo je pružina zaseknutá nebo zlomená, což způsobuje, že se nebude moci vrátit do středové polohy. Profesionální personál musí opravit nebo vyměnit reverzní ventil. Pokud je požadavek na údržbu tlaku relativně vysoký, můžete zvážit výměnu hydraulického zámku.

(5) V obvodu uzamčeném hydraulickým zámkem nelze použít neutrální funkční ventil s uzavřenými porty A a B, protože uzavření portů A a B může způsobit, že se hydraulický kontrolní ventil stále otevírá v obou směrech a nedokáže hrát zamykací roli. Kromě toho může dojít k nečistotě nebo nečistoty hydraulického zámku nebo nečistoty způsobit, že hydraulický zámek nebude schopen zcela uzavřít, což má za následek únik.

Shrnutí

Hydraulické válcejsou kritickými akčními pohony v hydraulických systémech a jejich stabilita je nezbytná pro výkon systému. Běžným problémem je nežádoucí sebekolky hydraulických válců, když jsou uzamčeny v poloze. Tento problém vyvstává v důsledku vnitřního nebo vnějšího úniku, jako je selhání těsnění ve válci, únik na koncových krytech nebo hydraulický olej, který unikl olejovým portem. Kromě toho může nesprávné fungování směrových řídicích ventilů nebo hydraulických zámků - jako je neúplné neutrální polohování, opotřebení těsnění nebo nesprávný výběr ventilu - přispět k této otázce. Roztoky zahrnují výměnu poškozených těsnění, opravy nebo výměna vadných ventilů, zajištění správného výběru hydraulického zámku a udržování čistoty systému, aby se zabránilo kontaminaci. Řešení těchto faktorů zajišťuje spolehlivý provoz hydraulického válce a zabraňuje nezamýšlenému pohybu.
